Процесс формования : горячая штамповка + дробеструйная обработка + прецизионная обработка с ЧПУ (сверление)
Доступные материалы : углеродистая сталь (Q345R), легированная сталь (15CrMo, 16Mn), нержавеющая сталь и т. д., по чертежам.
Прецизионный контроль : допуски на размеры фланцевых и трубных отверстий ≤ ±0,05 мм, что обеспечивает надежность уплотнения и эффективность теплообмена.
Преимущества : плотная металлическая конструкция, линия непрерывной ковки, превосходная стойкость к высокому давлению, коррозионная стойкость и усталостная стойкость, соответствие стандартам безопасности для сосудов под давлением.
Служба индивидуальной настройки : поддержка настройки размеров, расположения отверстий, материалов в соответствии с 2D/3D-чертежами, предоставление сертификата материала, отчета о термообработке, отчета о неразрушающем тестировании и другого полного набора документов о качестве.
Трубные решетки теплообменников и сосудов под давлением
Компоненты теплообменника нефтехимической и энергетической промышленности
Перфорированный фланец для оборудования для разделения жидкостей

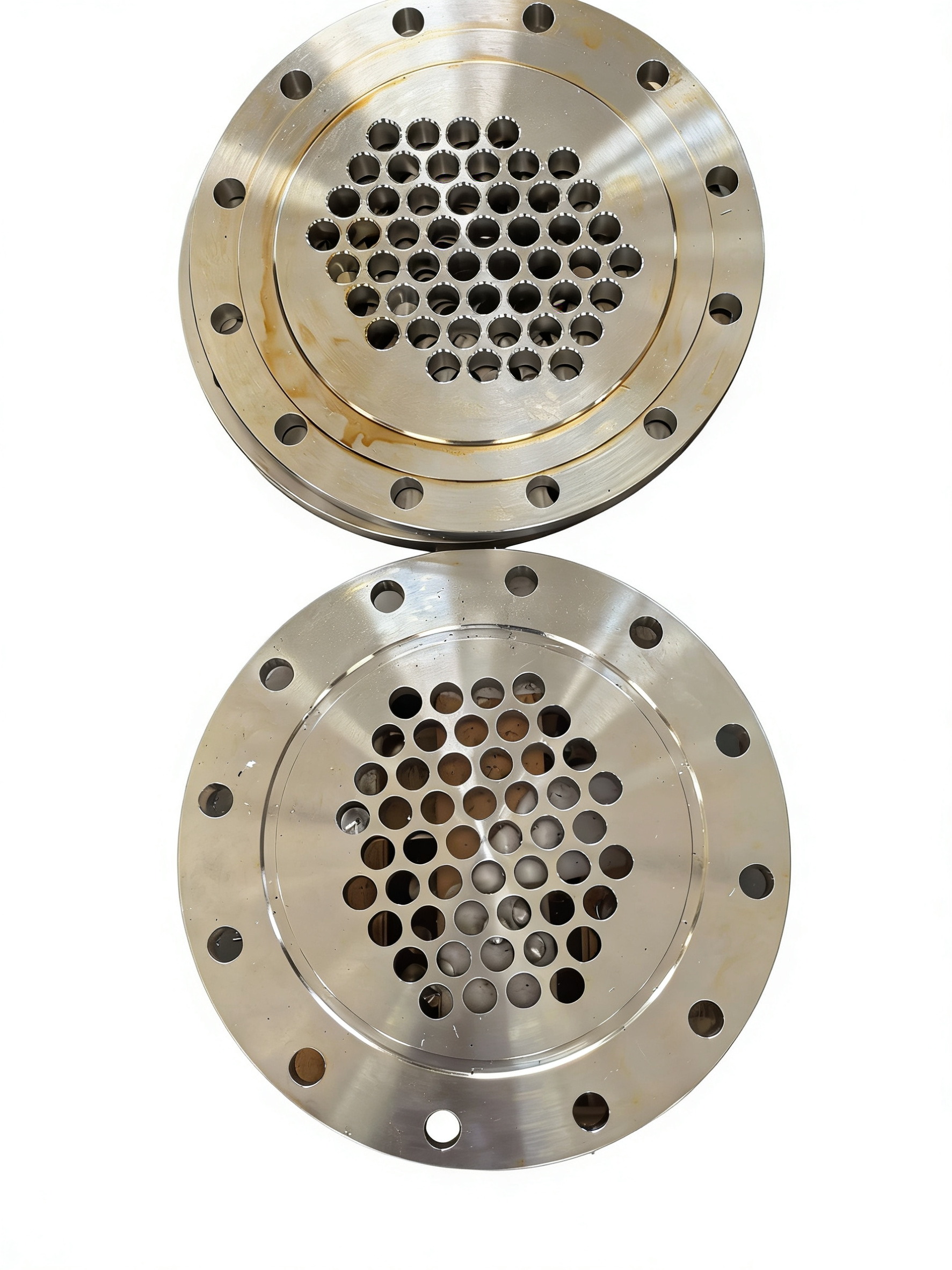

Ковка трубных решеток по индивидуальному заказу для различных промышленных систем теплообмена.
Целостность любой промышленной системы управления температурным режимом во многом зависит от основных компонентов, которые определяют разделение жидкостей и сдерживание давления. Наши специальные поковки трубных решеток для теплообменников тщательно разработаны, чтобы служить непроницаемым барьером и структурным фундаментом внутри вашего критически важного оборудования. В отличие от обычных стальных пластин, которые часто имеют скрытые внутренние слои и микроскопические пустоты, наши кованые трубные решетки подвергаются интенсивному процессу горячей штамповки. Эта преобразующая термическая и механическая обработка улучшает кристаллическую структуру зерен металла, создавая непрерывную, непрерывную линию потока, которая значительно увеличивает присущую материалу прочность. Когда вы проводите рукой по обработанной поверхности, безупречная зеркальная поверхность говорит о строгих процессах сверления и фрезерования глубоких отверстий с ЧПУ, которым она подверглась. Полученный компонент обеспечивает беспрецедентную устойчивость к усталости под высоким давлением, агрессивной химической коррозии и экстремальным термическим циклам. Интегрируя эти прочные поковки в ваши сосуды под давлением или опреснительные установки, вы эффективно устраняете риск катастрофических стрессовых переломов и преждевременных нарушений герметичности. Это напрямую приводит к минимизации времени простоя при обслуживании, увеличению срока службы оборудования и оптимизации эффективности теплообмена на протяжении всего процесса эксплуатации.
Название продукта | Ковка трубчатых листов теплообменника |
|---|---|
Процесс формирования | Горячая штамповка + дробеструйная обработка + прецизионная обработка с ЧПУ (глубокое сверление, фрезерование) |
Доступные материалы | Углеродистая сталь (Q345R, ASTM A105, A266), легированная сталь (15CrMo, 16Mn, ASTM A182 F11/F22), нержавеющая сталь (ASTM A182 F304/L, F316/L, дуплекс/супердуплекс), титановый сплав и т. д. |
Возможности измерения | Максимальный внешний диаметр 3500 мм, максимальная толщина 600 мм, максимальный вес устройства 20 тонн. |
Расположение отверстий | Треугольный, Квадратный, В шахматном порядке |
Прецизионный контроль | Допуск на размер фланцевого и трубного отверстия ≤ ±0,05 мм. |
Шероховатость поверхности | Расширительное соединение Ra ≤ 12,5 мкм, Сварное соединение Ra ≤ 25 мкм |
Стандарты исполнения | ASME, ASTM, EN, ГБ |
Преимущества производительности | Плотная металлическая конструкция, линия непрерывной ковки, отсутствие внутренних расслоений, отличная устойчивость к высокому давлению, коррозии и усталости. |
Проверка качества | Сертификат на материал, отчет о термообработке, отчет о неразрушающем контроле (UT/RT), анализ химического состава, испытание механических свойств. |
Области применения | Трубные решетки теплообменников и сосудов под давлением, компоненты теплообмена для нефтехимической и энергетической промышленности, |
Доверие к критически важным компонентам инфраструктуры строится на проверяемых данных. Наши комплексные протоколы обеспечения качества гарантируют, что каждая трубная решетка, покидающая наше предприятие, структурно безупречна и готова к немедленному и безопасному использованию.
Сканирование внутренних дефектов: каждая поковка проходит строгий ультразвуковой контроль (UT) и радиографический контроль (RT), позволяющий заглянуть глубоко внутрь металла, гарантируя абсолютное отсутствие внутренних пустот, трещин или включений.
Проверка химического состава: расширенная спектрометрия подтверждает, что элементный состав сырья идеально соответствует вашим требуемым спецификациям, обеспечивая предсказуемые характеристики в агрессивных средах.
Проверка механических свойств: разрушающие испытания на расходных испытательных блоках проверяют прочность на растяжение, предел текучести и ударную вязкость, доказывая способность материала выдерживать экстремальные эксплуатационные нагрузки.
Полная отслеживаемость: мы предоставляем вашим командам по закупкам и инженерам полный набор документации, включая сертификаты на материалы, диаграммы термообработки и отчеты о неразрушающем контроле, обеспечивая прозрачный и безопасный процесс приобретения.
Промышленные мегапроекты требуют партнеров-производителей, способных масштабировать производство без ущерба для точности. Наши мощные ковочные прессы и обширные станки специально созданы для удовлетворения огромных потребностей в инфраструктуре.
Огромные габариты: мы регулярно куем и обрабатываем огромные трубные решетки с внешним диаметром до 3500 мм и толщиной до 600 мм, вмещающие самые большие промышленные сосуды под давлением.
Обработка тяжелых грузов: благодаря возможности производить цельные поковки весом до 20 тонн мы устраняем необходимость в сварных сборных узлах, сохраняя структурную целостность массивных теплообменных узлов.
Передовые решения по наплавке: Для применений, требующих максимальной защиты поверхности без затрат на твердые экзотические сплавы, мы предлагаем специализированные методы наплавки и взрывной наплавки, обеспечивающие бесшовное соединение коррозионностойких слоев с прочными основами из углеродистой стали.
Индивидуальный инженерный перевод: наши технические команды легко преобразуют ваши сложные 2D- и 3D-модели CAD в точную производственную реальность, гарантируя безупречное выполнение каждого индивидуального размера, канавки и профиля фланца.
Интерфейс между трубной решеткой, трубками и корпусом сосуда является наиболее уязвимым местом любого теплообменника. Мы разрабатываем отделку поверхности таким образом, чтобы гарантировать непроницаемое и долговечное уплотнение, предотвращающее опасные утечки.
Оптимизированные профили шероховатости: мы тщательно контролируем шероховатость поверхности внутри отверстий труб. Для компенсационных соединений мы достигаем Ra ≤ 12,5 мкм для максимального механического сцепления, а сварочные соединения подготавливаются до Ra ≤ 25 мкм для оптимального проваривания сварочной ванны.
Прецизионные уплотнительные канавки: кромки фланцев и посадочные поверхности прокладок обработаны с абсолютной концентричностью и плоскостностью, что обеспечивает равномерное сжатие прокладок и сохранение герметичного барьера при экстремальных колебаниях давления.
Повышенная твердость поверхности: благодаря контролируемой дробеструйной очистке и специальной термообработке внешние поверхности достигают оптимальной твердости, устойчивой к царапинам и деформации во время тяжелых условий эксплуатации и сборки.
Коррозионностойкая отделка: изысканные, гладкие поверхности сводят к минимуму наличие микроскопических щелей, в которых могут накапливаться коррозионные агенты, что значительно снижает риск локального точечного изъязвления и продлевает срок службы всей тепловой системы.
Выбор подходящего партнера-производителя критически важных компонентов сосудов под давлением — это решение, которое влияет на безопасность и эффективность всей вашей деятельности. Мы обеспечиваем непревзойденный технический опыт и надежное выполнение ваших самых требовательных проектов.
Сквозной контроль производства: от выбора необработанных заготовок и горячей штамповки до глубокого сверления с ЧПУ и окончательного неразрушающего контроля — мы контролируем каждый этап производства собственными силами, гарантируя отсутствие компромиссов в отношении качества.
Инженерная консультация: Наша команда экспертов в области металлургии и механики напрямую сотрудничает с вашими инженерами, предлагая советы по выбору материалов и оптимизации конструкции для повышения производительности ваших теплообменных систем.
Строгое соблюдение сроков поставки: мы понимаем, что задержки проекта стоят денег. Наше отлаженное управление производством и надежная цепочка поставок гарантируют, что даже самые сложные и крупногабаритные поковки будут доставлены строго по графику.
Бескомпромиссные стандарты безопасности. Соблюдая самые строгие международные нормы и правила для сосудов под давлением, мы предоставляем компоненты, которые защищают вашу рабочую силу, ваше предприятие и вашу эксплуатационную репутацию.
Ниже приведены ответы на распространенные технические вопросы, касающиеся поковок наших трубных решеток для теплообменников. Если у вас есть особые требования к проекту, наша команда инженеров готова помочь.
Горячая штамповка сжимает металл при экстремальных температурах, улучшая зернистую структуру и создавая непрерывные линии потока. Это устраняет внутренние расслоения и пористость, часто встречающиеся в прокатанных листах, что приводит к значительно более высокому усталостному сопротивлению и предотвращает катастрофический отказ при циклическом воздействии высокого давления.
Абсолютно. Наши передовые обрабатывающие центры с ЧПУ могут точно выполнить любую нестандартную конфигурацию, в том числе треугольную с высокой плотностью расположения, легко очищаемую квадратную или сложную шахматную компоновку, сохраняя строгий допуск ≤ ±0,05 мм для тысяч отверстий.
Каждая трубная решетка подвергается комплексному ультразвуковому контролю (UT) для выявления глубоких внутренних дефектов и радиографическому контролю (RT), где это применимо. Мы предоставляем полные отчеты неразрушающего контроля, чтобы удостоверить, что компонент полностью лишен микроскопических пустот и трещин.
Да. Чтобы сбалансировать исключительную коррозионную стойкость с прочностью конструкции и экономической эффективностью, мы предлагаем специализированные услуги по наплавке и наплавке взрывом. Этот процесс соединяет материалы премиум-класса, такие как титан или супердуплексная нержавеющая сталь, с прочной основой из углеродистой стали или сплава.
Мы предоставляем полное, отслеживаемое досье качества с каждой поставкой. Сюда входит сертификат на сырье, подробные схемы термообработки, журналы проверки размеров, анализ химического состава, результаты испытаний механических свойств и все сертифицированные отчеты неразрушающего контроля.
