Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-07-29 Происхождение:Работает
Производители автомобилей сталкиваются с растущим давлением, требующим достижения жестких целей по снижению веса и топливной эффективности. Требования к ассортименту электромобилей все больше расширяют пределы структурной целостности с каждым новым производственным циклом. Инженеры должны сбалансировать механическую прочность, тепловые характеристики и технологичность, сохраняя при этом высокие объемы производства. Выбор оптимального сплава означает необходимость выйти за рамки стандартных таблиц данных материалов. Вам необходимо оценить литейные качества, потребности вторичной обработки, устойчивость к воздействию окружающей среды и конкретную рабочую среду детали. Неправильный выбор материала приводит к высокому проценту брака, чрезмерному износу инструментов и узким местам на сборочной линии. Мы расскажем, как подобрать конкретные алюминиевые и магниевые сплавы для их идеального автомобильного применения, чтобы ваша следующая производственная партия соответствовала всем показателям производительности.
A380 остается базовым стандартом для большинства автомобильных компонентов благодаря оптимальному балансу литейных свойств, механических свойств и экономической эффективности, что напрямую способствует ускорению производственных циклов и снижению количества ошибок.
Для применения в условиях сильного износа и высоких температур требуются заэвтектические сплавы, такие как A390 или B390, хотя они приводят к компромиссам в отношении износа инструмента во время вторичной обработки.
Магниевые сплавы (например, AZ91D) обеспечивают превосходный вес деталей конструкций, но требуют строгих стратегий снижения коррозии.
Достижение конкретных результатов, таких как получение гладких поверхностей прецизионных автомобильных отливок, диктует не только выбор сплава, но и необходимый контроль температуры штампа и процессы отделки.
Прежде чем приступить к использованию литейного сплава, вы должны оценить несколько показателей производительности. Каждый выбор материала предполагает определенные компромиссы в производственном цеху. Понимание этих базовых критериев гарантирует, что конечный компонент будет надежно работать в реальных условиях, оставаясь при этом пригодным для массового производства.
Компоненты автомобиля подвергаются постоянным динамическим нагрузкам. Детали, подвергающиеся постоянному трению, такие как гильзы цилиндров или корпуса насосов, требуют высокого уровня твердости, чтобы выжить в течение всего срока службы автомобиля. Структурным кронштейнам необходим высокий предел текучести, чтобы предотвратить необратимую деформацию при высоких крутящих нагрузках. Прочность на растяжение определяет, какое растяжение может выдержать деталь, прежде чем произойдет катастрофический выход из строя. Сплавы с более высоким содержанием кремния обычно обеспечивают лучшую износостойкость, поскольку кремний образует твердые микроскопические частицы внутри металлической матрицы. Это делает их очень подходящими для внутренних компонентов двигателя. Более мягкие сплавы могут деформироваться или истираться при аналогичных механических нагрузках.
Современные силовые агрегаты выделяют огромное количество тепла. Компоненты двигателя внутреннего сгорания выдерживают экстремальные термические циклы, которые могут деформировать некачественные металлы. Корпуса электронных устройств должны быстро рассеивать тепло, чтобы защитить чувствительные печатные платы. Корпуса аккумуляторных батарей электромобилей требуют превосходной теплопроводности для предотвращения локализованных горячих точек и температурного разгона. Выбранный сплав должен сохранять структурную целостность и стабильность размеров при повышенных температурах. Способность рассеивания тепла напрямую влияет на срок службы окружающих компонентов, что делает теплопроводность основным фактором выбора для любого применения под капотом.
Детали автомобиля работают в крайне суровых условиях. Компоненты под капотом подвергаются постоянному воздействию влаги, синтетических масел и агрессивных охлаждающих жидкостей. Детали шасси выдерживают прямое воздействие дорожной соли, гравия и мусора. Сплав должен противостоять окислению и гальванической коррозии в течение всего срока эксплуатации автомобиля. Некоторые материалы требуют обширной обработки поверхности, такой как электронное покрытие или анодирование, чтобы выжить в таких условиях. Другие обладают естественной устойчивостью благодаря своему специфическому химическому составу. Оценка базовой коррозионной стойкости помогает определить необходимые вторичные покрытия и стратегии изоляции.
Сложная геометрия диктует особые требования к потоку материала. Тонкостенные конструкции, распространенные в современных усилиях по облегчению веса, требуют сплавов с исключительно высокой текучестью. Прежде чем затвердеть, расплавленный металл должен быстро течь через сложные полости матрицы. Плохая текучесть приводит к холодным закрытиям, сбоям в работе и неполному заполнению. Эти дефекты серьезно нарушают структурную целостность и приводят к бракованию партий. Высокотекучие сплавы полностью и предсказуемо заполняют формы. Эта характеристика напрямую снижает процент брака, сводит к минимуму необходимость чрезмерного нагрева штампа и повышает общую эффективность производства.
Большинство отлитых под давлением деталей требуют вторичных операций перед окончательной сборкой. Обработка на станке с ЧПУ обеспечивает точные допуски для сопрягаемых поверхностей. Однако высокое содержание кремния значительно увеличивает износ инструмента на этих вторичных этапах. Абразивные материалы действуют как наждачная бумага по отношению к стандартным твердосплавным концевым фрезам, замедляя производственные линии и требуя частой замены режущего инструмента. Более сбалансированные сплавы упрощают работу после литья. Вы должны сопоставить необходимость обеспечения твердости отлитого изделия с реальной эффективностью обработки в заводских условиях.

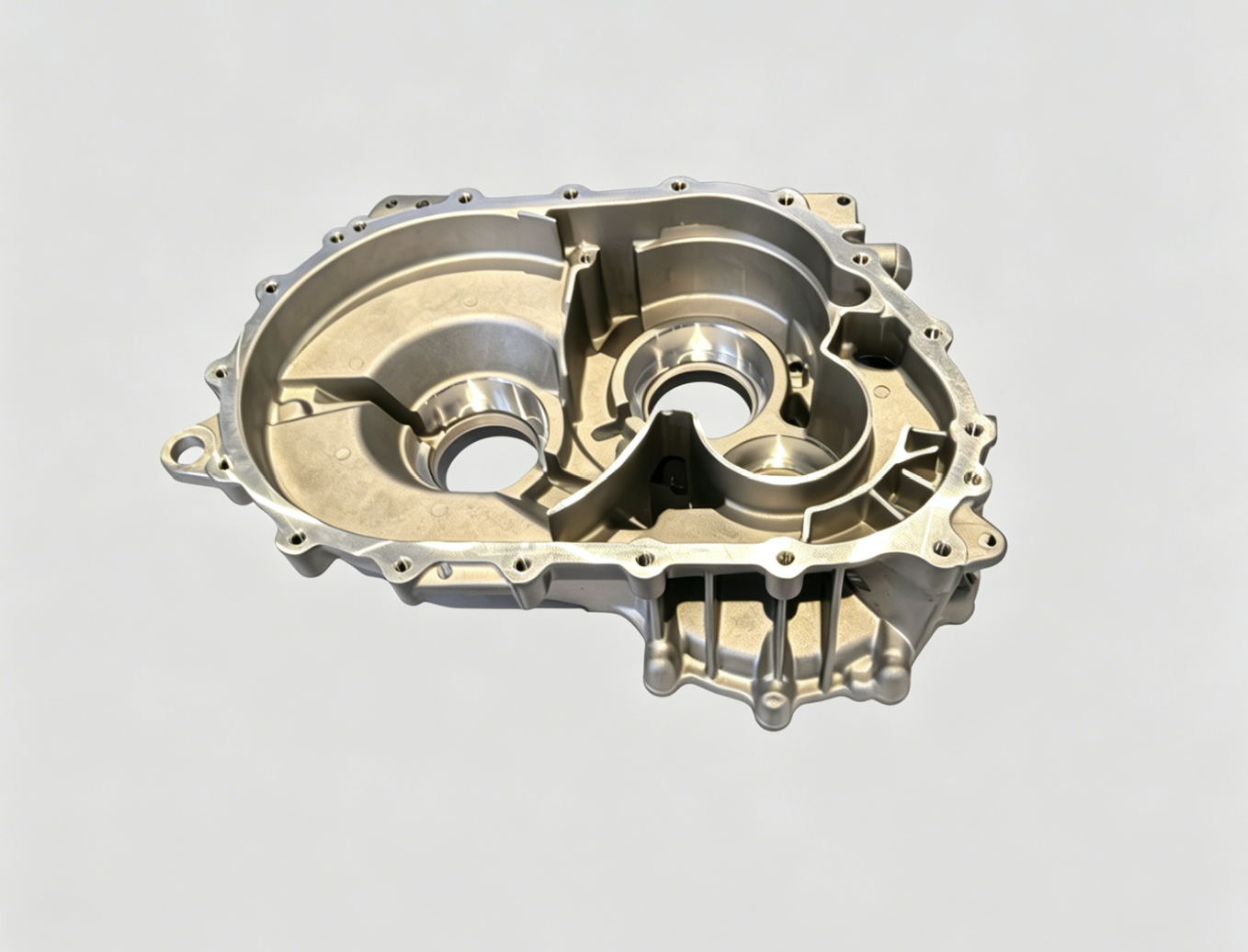

Алюминий остается доминирующим материалом для изготовления алюминиевых автомобильных деталей для литья под давлением . Он предлагает превосходное соотношение прочности и веса и предсказуемые производственные характеристики. Различные марки алюминия выполняют различные автомобильные функции в зависимости от их точного металлургического состава. Следующие сплавы представляют собой основные варианты для современного автомобилестроения.
Марка сплава | Содержание кремния | Первичная сила | Обрабатываемость | Типичное автомобильное применение |
|---|---|---|---|---|
А380 | 7,5% - 9,5% | Оптимальный баланс | Отличный | Картеры коробки передач, кронштейны двигателя |
А390/Б390 | 16,0% - 18,0% | Экстремальная износостойкость | Плохо (высокий износ инструмента) | Блоки двигателей, корпуса компрессоров |
А413 | 11,0% - 13,0% | Герметичность под давлением | Хороший | Гидравлические цилиндры, корпуса для жидкости |
A380 доминирует в секторе автомобилестроения. Его химический состав включает примерно от 3% до 4% меди и от 7,5% до 9,5% кремния. Эта специфическая смесь обеспечивает непревзойденную универсальность A380 на производственной линии. Кремний повышает текучесть во время процесса впрыска, позволяя металлу проходить через сложные литниковые системы. Медь обеспечивает значительную механическую прочность и жесткость. Этот сплав легко обрабатывает сложные формы, сохраняя при этом жесткие допуски.
Стабильность размеров является ключевой особенностью A380. Он устойчив к горячему растрескиванию во время фазы быстрого охлаждения внутри матрицы. Это сопротивление предотвращает микроскопические трещины в изделиях сложной геометрии с различной толщиной стенок. Превосходные литейные качества напрямую уменьшают ошибки литья и внутреннюю пористость. Меньшее количество ошибок ускоряет производственный цикл и обеспечивает бесперебойную работу сборочных линий.
A380 предлагает очень хорошие характеристики обработки. Он аккуратно режет во время вторичных операций с ЧПУ, образуя удобную стружку, а не длинные, волокнистые заусенцы. Износ инструмента остается предсказуемым. Это делает работу после литья более эффективной по сравнению с альтернативами с высоким содержанием кремния. Идеальные варианты использования включают корпуса трансмиссии, кронштейны двигателя, водяные насосы и общие конструктивные компоненты. В случае сомнений инженеры обычно начинают оценку материала с A380.
А390 и В390 относятся к заэвтектической категории. Они содержат огромное количество кремния, обычно от 16% до 18%. Высокое содержание кремния обеспечивает исключительную износостойкость. По мере охлаждения расплавленного металла из раствора выпадают первичные кристаллы кремния. Эти кристаллы создают естественную твердую, износостойкую поверхностную матрицу. Такая чрезвычайная твердость исключает необходимость использования тяжелых чугунных гильз цилиндров в блоках цилиндров определенных конструкций.
Эти сплавы обладают особыми термическими свойствами, адаптированными для суровых условий эксплуатации. B390 выдерживает повышенные температуры, не теряя структурной целостности и не деформируясь. Это делает его очень подходящим для блоков двигателей внутреннего сгорания, корпусов компрессоров кондиционеров и главных тормозных цилиндров. Он выдерживает постоянное трение движущихся поршней и исключительно хорошо уплотняет.
Основной компромисс касается обрабатываемости. Те самые кристаллы кремния, которые обеспечивают износостойкость, разрушают стандартные режущие инструменты. Для вторичной обработки требуются специальные инструменты из поликристаллического алмаза (PCD). Срок службы инструмента значительно снижается, и необходимо уменьшить скорость подачи, чтобы предотвратить поломку инструмента. Скорость производства на этапе механической обработки значительно замедляется. Вы указываете A390 или B390 только в том случае, если для функционирования детали абсолютно необходима исключительная износостойкость.
A413 имеет содержание кремния вблизи эвтектической точки, колеблющееся между 11% и 13%. Этот состав дает ему очень узкий диапазон замерзания. Металл переходит из жидкого состояния в твердое почти мгновенно при определенной температуре. Такое быстрое и равномерное затвердевание обеспечивает максимальную герметичность. Он предотвращает образование взаимосвязанной усадочной пористости, которая является основной причиной утечек жидкости в литых деталях.
Этот сплав отлично подходит для формирования очень сложной и сложной геометрии. Высокая текучесть позволяет ему легко заполнять глубокие тонкостенные полости штампа, не замерзая преждевременно. A413 также обеспечивает превосходную коррозионную стойкость по сравнению с A380. Он содержит меньше меди, что снижает его восприимчивость к гальванической коррозии при воздействии агрессивных элементов. Это делает его идеальным для открытых сред и морского применения.
Приложения, требующие герметичности, в значительной степени полагаются на A413. Для безопасной работы гидравлических цилиндров требуется абсолютная герметичность под давлением. В определенных жидкостных корпусах этот сплав используется для предотвращения растекания под высоким внутренним давлением. Если компонент должен удерживать жидкости или газы под давлением, A413 обычно превосходит стандарт A380 при тестировании на утечку.
Автопроизводители все чаще обращаются к магнию, чтобы снизить вес автомобиля и улучшить динамику управления. Магний имеет явные преимущества перед алюминием, прежде всего по плотности. Однако для безопасного и эффективного литья требуется специальное обращение, защитные газы во время плавки и особые методы обработки.
AZ91D представляет собой наиболее распространенный магниевый сплав для литья под давлением в автомобильном секторе. Его плотность примерно на 33% легче, чем у стандартных алюминиевых сплавов. Такое значительное снижение веса помогает автопроизводителям достичь строгих целей по экономии топлива и запасу хода электромобилей, не жертвуя при этом структурным объемом. Несмотря на небольшой вес, AZ91D сохраняет высокое соотношение прочности и веса. Он эффективно выдерживает структурные нагрузки и гасит вибрацию лучше, чем алюминий.
Этот сплав отличается превосходной литейностью. Он быстро заполняет сложные формы и вызывает меньший износ стальных штампов по сравнению с алюминием, продлевая срок службы инструментов. Современные высокочистые составы повышают базовую коррозионную стойкость. Старые сорта магния сильно пострадали от деградации окружающей среды. AZ91D строго ограничивает примеси тяжелых металлов, таких как железо, медь и никель. Эта чистота делает его пригодным для многих автомобильных применений. Обычное применение включает арматуру рулевого колеса, рамы сидений и внутренние опорные конструкции.
AM60B содержит меньше алюминия по сравнению с AZ91D, обычно около 6% алюминия. Это более низкое соотношение алюминия обеспечивает более высокие свойства относительного удлинения. Материал растягивается дальше, прежде чем сломаться. Повышенная пластичность обеспечивает превосходное поглощение энергии при внезапных ударах, что делает его критически важным материалом для безопасности пассажиров.
Этот сплав играет решающую роль в ударопрочности. Критически важные для безопасности структурные компоненты во многом зависят от AM60B. Опоры приборной панели, передние боксы и балки приборной панели используют этот материал для поглощения энергии удара. Он предсказуемо деформируется, а не разбивается на острые фрагменты. Эта предсказуемая деформация защищает пассажиров автомобиля во время столкновений на высокой скорости.
Выбор правильного сплава требует соответствия свойств материала непосредственно функциям компонента. Различные зоны автомобиля требуют совершенно разных эксплуатационных характеристик, а применение универсального подхода приводит к преждевременному выходу детали из строя.
Компоненты силового агрегата сталкиваются с высоким внутренним давлением, агрессивной вибрацией и термической нестабильностью. Им требуются материалы, которые сохраняют жесткие допуски по размерам при постоянных нагрузках. Системы управления жидкостями должны полностью предотвращать утечки. Материал должен противостоять химическому разложению под воздействием синтетических масел, трансмиссионных жидкостей и охлаждающих жидкостей на основе гликоля.

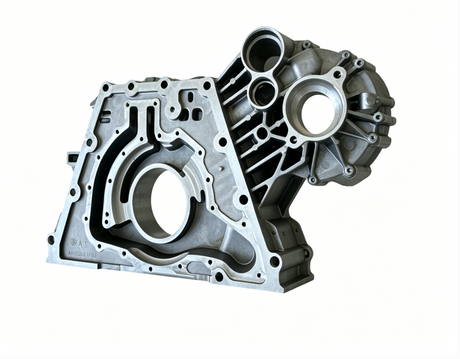

Учитывайте строгие требования к литью под давлением корпуса масляного насоса автомобильного двигателя . Корпус масляного насоса работает под постоянным внутренним давлением и должен сохранять идеальную плоскостность сопрягаемых поверхностей. Оно не должно течь. Если требования к давлению экстремальны, инженеры выбирают A413 из-за его превосходной герметичности и отсутствия внутренней пористости. Если конструкция требует обширной вторичной обработки сложных внутренних каналов и работает при умеренном давлении, A380 представляет собой более сбалансированное решение. Выбор полностью зависит от конкретных показателей давления жидкости конструкции двигателя.
Быстрый переход на электромобили создает совершенно новые потребности в материалах. Корпуса аккумуляторов требуют массивных тонкостенных конструкций, занимающих всю площадь пола автомобиля. Они должны обеспечивать защиту от электромагнитных помех (EMI) для защиты датчиков. Им также необходимы возможности быстрого рассеивания тепла для управления температурой аккумуляторных элементов. Термический разгон представляет собой огромный риск для безопасности электромобилей, поэтому управление температурным режимом является главным приоритетом.
Для этих деталей инженеры подбирают высокотекучие теплопроводящие алюминиевые сплавы. Стандарт A380 часто работает, но специальные сплавы с низким содержанием железа иногда обеспечивают лучшую теплопроводность. Сплав должен проходить через массивные матрицы на 4000-тонных литейных машинах, чтобы сформировать большие лотки для аккумуляторных батарей, не допуская преждевременного замерзания. Магний также находит применение здесь из-за его преимущества в весе, хотя защита от коррозии остается строгим требованием для предотвращения разрушения от дорожных брызг.
Компоненты шасси выдерживают постоянную вибрацию, динамические нагрузки и резкие удары из выбоин. Они требуют высокого предела текучести и превосходной усталостной прочности. Подвеска не может выйти из строя при ударе. Материал должен поглощать дорожные удары, не образуя микротрещин за тысячи миль езды.
Инженеры здесь используют строгую матрицу решений. Они сопоставляют эффективность производства A380 с уменьшением веса и поглощением ударов магния AM60B. Если компонент находится в зоне сильного удара, AM60B выигрывает благодаря своей способности безопасно деформироваться. Если компонент просто выдерживает статический вес и требует максимальной жесткости, A380 представляет собой более надежное решение.
Некоторые отлитые под давлением детали остаются видимыми для потребителя, например детали внутренней отделки, крышки двигателя мотоцикла или специальные колеса. Эти компоненты требуют специальной обработки поверхности, такой как хромирование, порошковое покрытие или прозрачное анодирование. Основной сплав сильно влияет на успех вторичной отделки. Высокое содержание кремния часто приводит к появлению пятен, неравномерности результатов анодирования и плохой адгезии покрытия.
При производстве прецизионных автомобильных отливок с гладкой поверхностью выбор сплава имеет решающее значение. Сплавы с более низким содержанием кремния и железа обычно дают лучший косметический вид. Они гораздо охотнее воспринимают обработку поверхности. Для достижения зеркальной поверхности требуется сплав, который хорошо полируется, не обнажая подповерхностную пористость. A380 может использоваться для окрашенных деталей, но специальные сплавы с низким содержанием кремния часто дают превосходные косметические результаты для высококачественных видимых компонентов.
Выбор материала напрямую влияет на всю производственную операцию. Нельзя рассматривать свойства сырья в вакууме. Сплав, который выглядит идеально на бумаге, может стать причиной огромных узких мест в производстве.
Выбор высокоабразивных сплавов приводит к более быстрому разрушению дорогих штампов из стали H13. Сплавы с высоким содержанием кремния вызывают преждевременный износ полости формы, особенно вокруг литниковой и направляющей систем, где скорость металла самая высокая. Эта абразивная промывка требует частого обслуживания матрицы, ремонта сварочных работ и своевременной замены инструментов. Вы должны рассчитать ожидаемый срок службы инструмента на основе абразивности выбранного сплава, чтобы понять истинные производственные накладные расходы.
Механическая обработка занимает большую часть производственного времени. Класс обрабатываемости сплава влияет на общее время цикла обработки на станке с ЧПУ. Более твердые сплавы требуют более медленных скоростей подачи и меньшей глубины резания. Они требуют более частой смены инструмента, что останавливает станок. Удаление заусенцев и чистовая обработка поверхности при использовании более прочных материалов также занимают больше времени. Вы должны учитывать эти скрытые операционные замедления на начальном этапе выбора материала, чтобы обеспечить бесперебойную работу сборочных линий.
Присущая сплаву литейная способность влияет на процент бракованных деталей. Сплавы с плохой текучестью вызывают более высокие показатели холодных остановок и неполной заливки. Материалы, склонные к сильной усадке, создают неточности размеров и внутренние пустоты. Высокие проценты брака снижают эффективность производства. Выбор сплава с высокой способностью к литью, такого как A380 или A413, часто дает лучшие производственные результаты просто за счет уменьшения количества дефектных деталей, выбрасываемых в бункер для переплавки.
Каждый кастинговый проект несет в себе присущие риски. Предвидение этих проблем на этапе проектирования предотвращает дорогостоящие задержки производства и перепроектирование.
Газовая пористость возникает, когда воздух попадает в расплавленный металл во время высокоскоростного впрыска. Усадочная пористость возникает, когда металл остывает и неравномерно сжимается в толстых секциях. Вы снижаете эти риски за счет правильного выбора сплава и контроля процесса. Эвтектические сплавы, такие как А413, дают меньшую усадку. Использование технологии вакуумного литья под давлением удаляет воздух из полости перед инъекцией. Оптимизированная конструкция литника обеспечивает плавный ламинарный поток металла, уменьшая турбулентность и количество захваченного газа.
Гальваническая коррозия представляет собой огромный риск при сборке автомобилей. Это происходит при соприкосновении разнородных металлов в присутствии электролита, как соленая вода с зимних дорог. Соединение магниевого компонента непосредственно со стальным болтом быстро ускоряет коррозию, что в конечном итоге приводит к разрушению соединения. Вы должны устранить этот риск заранее. Смягчение последствий включает использование специализированных покрытий, таких как e-coat. Методы изоляции, такие как нейлоновые шайбы, алюминиевые прокладки или специальные крепежи с цинковым покрытием, предотвращают прямой контакт между разнородными металлами.
Доступность материалов колеблется в зависимости от условий мирового рынка. Определенные марки сплавов испытывают внезапную нехватку поставок. Сплавы с высоким содержанием магния или меди часто сталкиваются с перебоями в цепочке поставок. Вы должны оценить эти риски на этапе проектирования. Ранняя квалификация альтернативных материалов обеспечивает подстраховку. Если у вас закончится поставка основного A390, точное знание того, как A380 будет работать в той же форме, сэкономит месяцы времени на экстренную перепроектирование.
Не существует единого идеального сплава для каждого автомобильного компонента. A380 является выбором по умолчанию с точки зрения скорости, баланса и общей структурной целостности. A390 и B390 удовлетворяют специальным требованиям по температуре и износу. Магниевые сплавы обеспечивают непревзойденное снижение веса конструктивных и внутренних компонентов. От вашего выбора зависит успех производственного цикла и надежность конечного автомобиля.
Следуйте строгой логике отбора кандидатов. Сначала определите абсолютные температурные пределы и пределы износа компонента. Во-вторых, установите жесткие ограничения по весу на основе целевых показателей транспортных средств. В-третьих, оцените потребности вторичной обработки и риски коррозии под воздействием окружающей среды. Наконец, рассчитайте общую экономику производства с учетом износа инструмента и ожидаемого уровня брака.
Чтобы завершить выбор материала, выполните следующие действия:
Прежде чем просматривать таблицы данных материалов, составьте карту всех тепловых нагрузок компонентов и точек трения.
На этапе проектирования для технологичности обратитесь к специализированному партнеру по литью под давлением, чтобы проверить толщину стенок.
Выполните комплексное моделирование течения в пресс-форме, чтобы проверить конструкцию литников для конкретного выбранного вами сплава.
Заранее укажите допуски вторичной обработки, чтобы учесть ожидаемый износ инструмента ЧПУ.
Установите строгие протоколы гальванической изоляции, если в вашей конструкции используются детали из магния.
Ответ: A380 — наиболее распространенный алюминиевый сплав, используемый в промышленности. Он обеспечивает оптимальное сочетание свойств материала, отличную литейность и эффективность производства. Этот баланс напрямую снижает ошибки при литье и ускоряет производственные циклы, что делает его выбором по умолчанию для обычных автомобильных компонентов, таких как корпуса трансмиссии и кронштейны.
О: B390 и A390 — лучший выбор для применения в условиях высоких температур и сильного износа. Они содержат заэвтектический кремний, который обеспечивает исключительную износостойкость и твердость. Это позволяет им выдерживать повышенные температуры двигателя и постоянное трение, хотя для эффективной обработки им требуются специальные инструменты.
О: A413 содержит больше кремния и меньше меди, чем A380. Это обеспечивает A413 превосходную герметичность под давлением, лучшую коррозионную стойкость и более высокую текучесть для заполнения сложных тонкостенных форм. A380 обеспечивает лучшую общую механическую прочность и значительно более легкую обрабатываемость для вторичных операций с ЧПУ.
Ответ: Да, магниевые сплавы могут заменить алюминий в особых случаях, когда требуется очень легкий вес. AZ91D примерно на 33% легче алюминия. Однако использование магния сопряжено с производственными компромиссами, включая строгую необходимость в улучшенной защите от коррозии, защитных газах во время плавки и гальванической изоляции во время сборки.
Ответ: Корпус масляного насоса требует превосходной герметичности и стабильности размеров для предотвращения утечек жидкости. Инженеры обычно выбирают A413 из-за его превосходных уплотняющих свойств под давлением или A380, если компонент требует обширной вторичной обработки и работает в умеренных пределах внутреннего давления.
Ответ: Для достижения гладкой поверхности требуется сочетание нескольких факторов. Необходимо выбирать высокотекучие сплавы с меньшим содержанием кремния и железа. Кроме того, вы должны поддерживать точный контроль температуры матрицы во время литья, оптимизировать литниковую систему для предотвращения турбулентности и использовать соответствующие процессы вторичной отделки, такие как вибрационная полировка.
